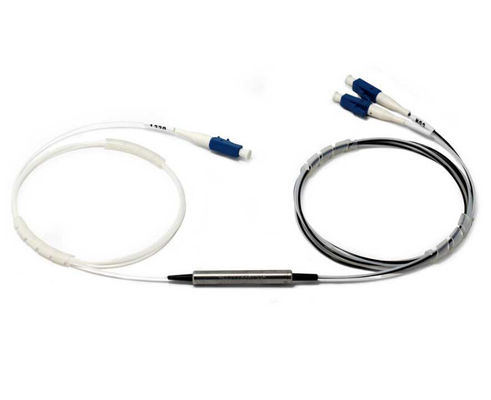

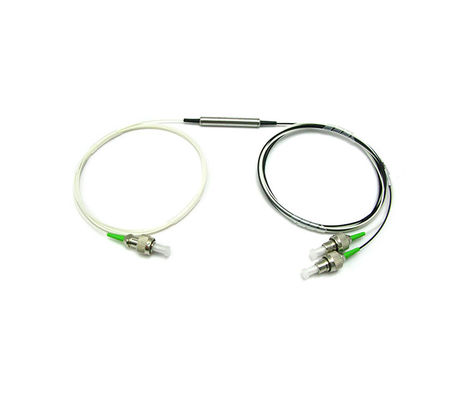

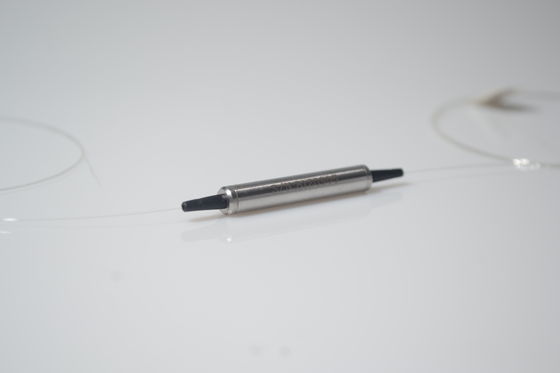

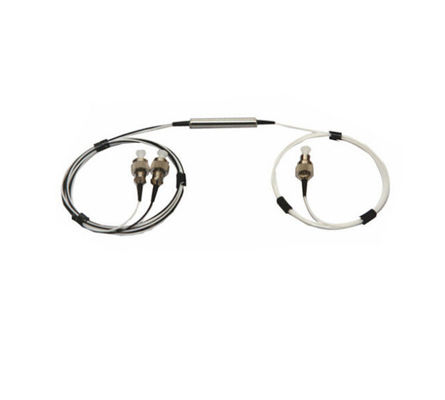

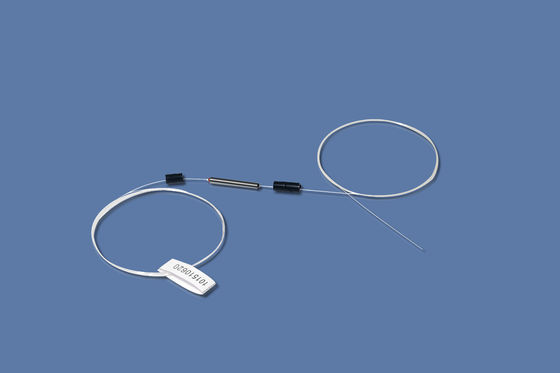

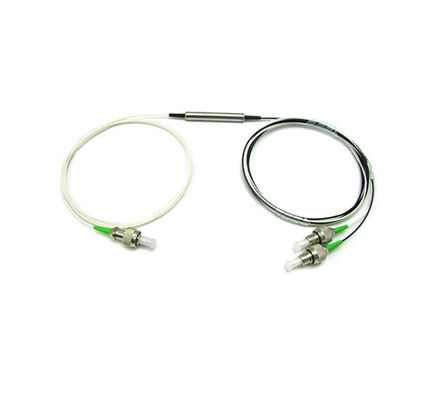

Амортизатор оптического волокна портов 1x2 изоляции 3 широкого диапазона высокий
Оптически амортизатор использует влияние Фарадея магнитооптического кристалла. Он направляет оптически свет в одно направление и исключает назад отражение и отраженное рассеяние в обратном направлении на любой поляризации для того чтобы напитать. Уникального дизайн процесса производства и оптически пути свободный от эпоксидн увеличить наивысшую мощность прибора регулируя возможность. Приборы охарактеризованы с высокой эффективностью, высокой надежностью и низкой ценой. Она широко была использована в усилителях EDFAs, Raman, системах DWDM, лазерах волокна, передатчиках и других коммуникационных оборудованиях оптического волокна для того чтобы подавить назад отражение и отраженное рассеяние.
| Особенности | Применения |
| Высокая изоляция | Волоконнооптические усилители |
| Низкая вносимая потеря | Связи CATV волоконнооптические |
| Потеря высокого дохода | Волоконнооптический испытывать систем |
| Низкая чувствительность поляризации | Волоконнооптические системы LAN |
| Радиосвязи |
Технические данные
Этап спецификаций представления (стандартный) одиночный
| Ранг p | Ранг | |
| Работая длина волны (nm) | 1310 или 1550 | |
| ±15 | ||
| Типичная изоляция (dB) | 40 | 40 |
| Минимальная изоляция (dB) | 30 | 28 |
| Типичная вносимая потеря (dB) | ≤0.35 | ≤0.45 |
| Максимальная вносимая потеря (dB) | ≤0.5 | ≤0.7 |
| Потеря возвращения (In/Out) (dB) | ≥65/60 | ≥55/55 |
| потеря поляризации зависимая (dB) | ≤0.05 | ≤0.1 |
| рассеивание режима поляризации (ps) | 0,2 (0,05 доступное по требованию) | |
| Рабочая температура (℃) | -10~+75 | |
| Температура хранения (℃) | -40~+85 | |
| Тип волокна | Corning SMF-28 | |
| Длина волокна (минута) | 1M каждый конец | |
| Размер пакета (mm) | Φ5.5xL30 | |
| Регуляция силы (mW) | 300 | |
Этап спецификаций представления (стандартный) двойной
| Параметр | Ранг p | Ранг |
| Работая длина волны (nm) | 1310 или 1550 | |
| Типичная изоляция (dB) | 56 | 50 |
| Минимальная изоляция (dB) | 45 | 42 |
| Типичная вносимая потеря (dB) | ≤0.5 | ≤0.5 |
| Максимальная вносимая потеря (dB) | ≤0.7 | ≤0.8 |
| Потеря возвращения (In/Out) (dB) | ≥65/60 | ≥55/55 |
| потеря поляризации зависимая (dB) | ≤0.05 | ≤0.1 |
| рассеивание режима поляризации (ps) | 0,05 | |
| Ширина полосы частот (nm) | ±30 | |
| Рабочая температура (℃) | -10~+75 | |
| Температура хранения (℃) | -40~+85 | |
| Тип волокна | Corning SMF-28 | |
| Длина волокна (минута) | 1M каждый конец | |
| Размер пакета (mm) | Φ5.5xL30 | |
| Регуляция силы (mW) | 300 | |
℃ 1.At 23 над шириной полосы частот.
2.Not включают потери Fresnel соединителя, соединения и волокн-конца.
3.Including PDL, работая диапазон длины волны. -5 ℃ к ℃ +75.
